動力托輥試驗機 —— 文章正文

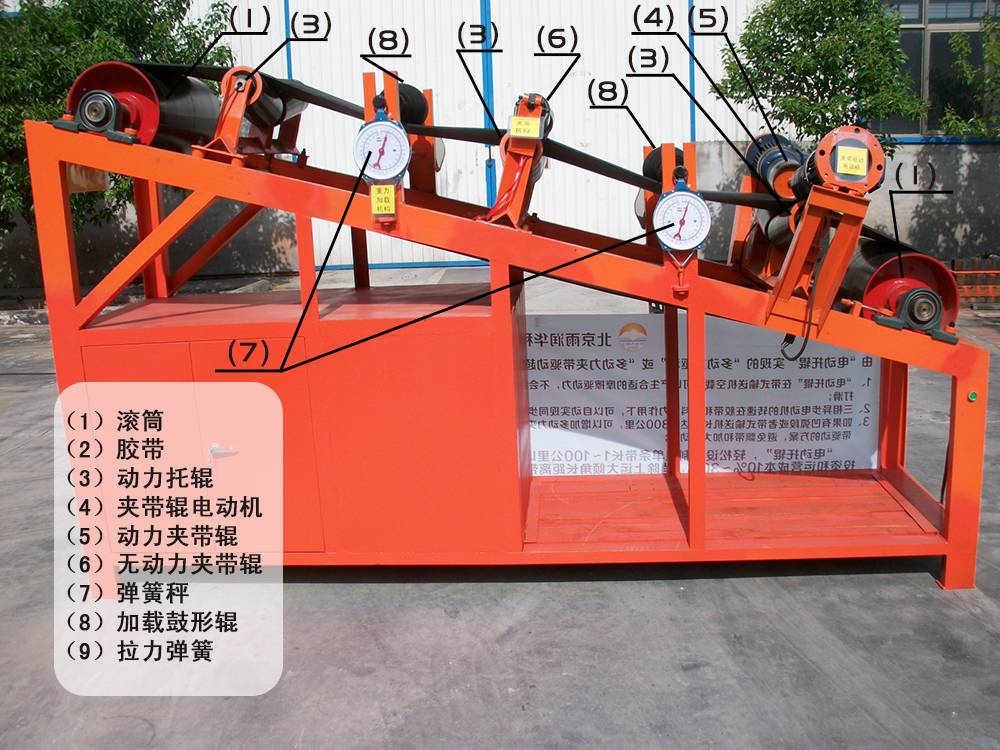

動力托輥試驗機正面
動力托輥試驗機背面

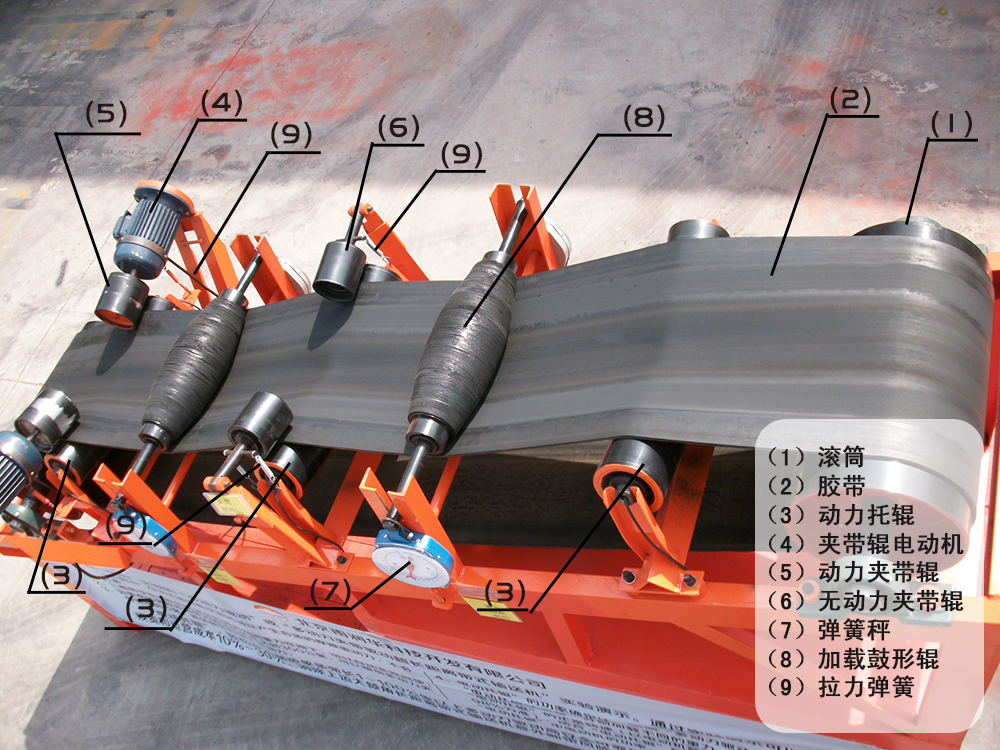

動力托輥試驗機俯視

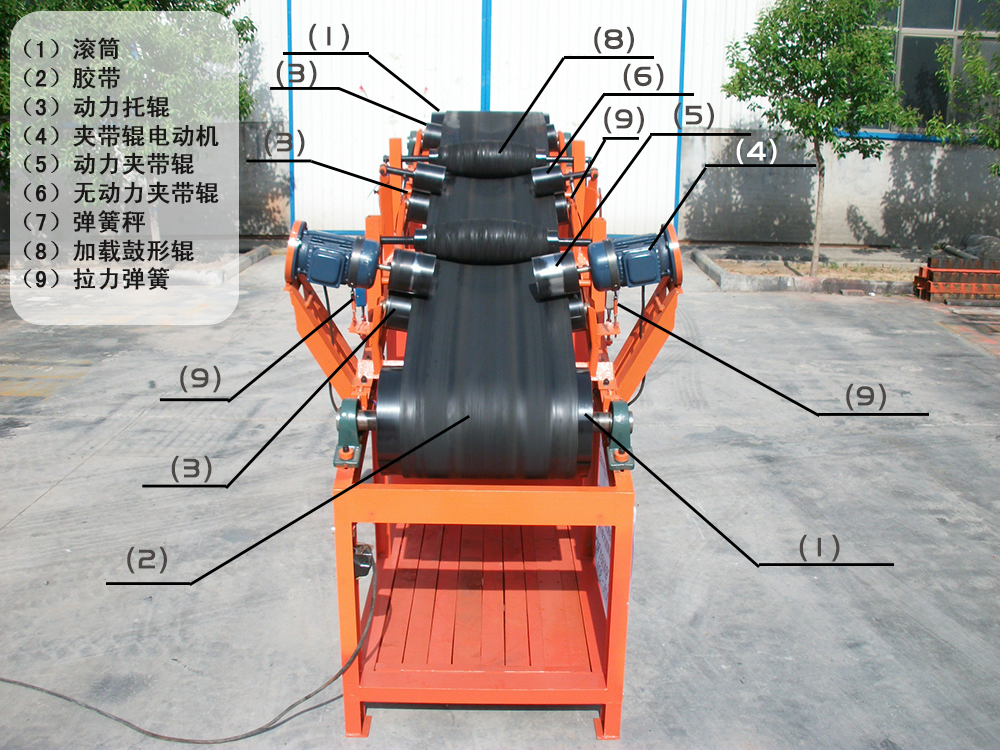

動力托輥試驗機左側
動力托輥試驗機右側視頻
序號1、部件名稱：滾筒。說明：前后兩個滾筒都沒有驅動，其作用只是將膠帶張緊。完全依靠電動托輥驅動膠帶運行。從而證明動力托輥與膠帶之間具有一定的摩擦力。
序號2、部件名稱：膠帶。說明：依靠前后兩個滾筒將其張緊。
序號3、部件名稱：動力托輥。說明：由電動機和直徑133mm托輥組合而成。在直徑133mm的托輥中裝配外轉子電動機，電動機的電源線從托輥軸的中心孔引出來。該動力托輥試驗機一共裝配了3組動力托輥，每組2個，共6個。每個動力托輥的功率0.25kW，電動機級數6級，空載檢測托輥的轉速？裝配到試驗機上后檢測轉速？計算試驗機的帶速為？
序號4、部件名稱：夾帶輥電動機。說明：可為夾帶輥提供驅動力。該電動機與動力托輥中裝配的電動機級數相同，轉速一致。可與動力托輥同時對膠帶產生比較大的驅動力。該機構在超長距離帶式輸送機中應用（比如單條帶長100公里—200公里）。
序號5、部件名稱：動力夾帶輥。說明：該夾帶輥由后置電動機提供驅動力，在拉力彈簧作用下，與動力托輥將膠帶夾緊，對膠帶產生比較大的驅動力。該機構在超長距離帶式輸送機中應用（比如單條帶長100公里—200公里）。
序號6、部件名稱：無動力夾帶輥。說明：無動力夾帶輥在拉力彈簧的作用下，與動力托輥將膠帶夾緊，增加動力托輥與膠帶之間的摩擦力。該機構在凹弧段或者超長距離帶式輸送機中應用（比如單條帶長100公里—200公里）。
序號7、部件名稱：彈簧秤。說明：測試電動托輥加載的重力。計算或確定電動托輥需要配置電動機的功率、以及布置間距。
序號8、部件名稱：加載鼓形輥。說明：模擬物料對膠帶進行加載。加載重力可由彈簧秤讀出。
序號9、部件名稱：拉力彈簧。說明：可為夾帶輥與動力托輥之間提供夾緊力。
注：動力夾帶輥和無動力夾帶輥與電動托輥之間留有比配置的膠帶厚度小1.5—3毫米左右的間隙（比如：配置的膠帶厚度18毫米，動力夾帶輥和無動力夾帶輥與電動托輥之間留的間隙為15—16.5毫米左右。），夾帶輥的內側做出圓臺形，膠帶跑偏離開夾帶輥，跑偏恢復后還能夠自如地重新進入夾帶輥。
電動托輥多動力驅動最適宜超長距離的帶式輸送機和上運大傾角長距離帶式輸送機。解決超長距離帶式輸送機膠帶強度和圓周驅動力不足的瓶頸，降低投資和運營成本10—30%。尤其消除上運大傾角長距離帶式輸送機中斷帶的風險，膠帶使用壽命提高5倍。
